KH105--16路巡檢儀
KH105多路巡檢儀適用于多點測量顯示及控制，集多臺儀表功能于一體，可巡回檢測和顯示多路信號，與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制（報警方式可任意組態設定）、變送輸出、數據采集打印及通訊。具備萬能輸入功能，自動巡檢、手動定檢可自由切換，巡檢通道切換時間及通道有效數可任意設定。良好的軟件平臺，具備二次開發能力，以滿足特殊的功能。先進的模塊化結構可安裝四個輸出模塊，配合功能強大的儀表芯片，功能組合、系統升級非常方便。多重保護、隔離設計、抗干擾能力強、可靠性高。
如：選型舉例：KH105-D-16-8R1A-P-N；主機型號：KH105，外形尺寸：160×80mm，16路巡檢儀，萬能輸入，帶8路報警繼電器，帶一個RS232打印接口。
三、接線圖

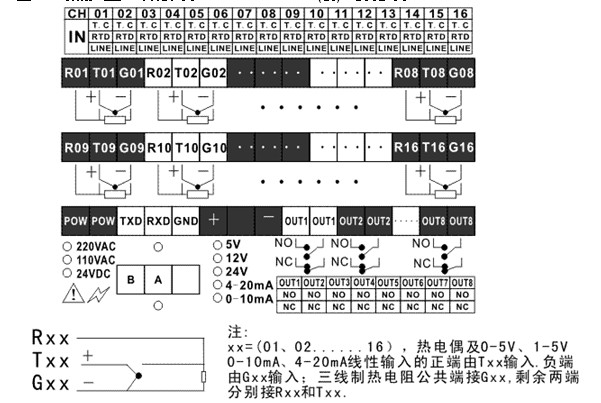

D型1-16路接線圖：
外形尺寸：160×80×105mm(橫) 安裝尺寸： 152×76×105mm

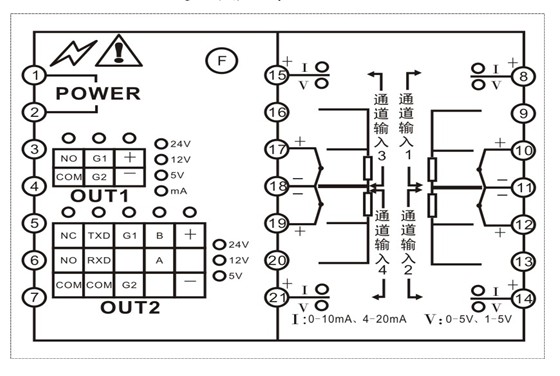

F型1-4路接線圖 外形尺寸：72×72×105mm(橫) 安裝尺寸： 68×68×105mm
DCS通訊界面
| 一、主要技術指標 | 二、型號說明 |
|
測量精度：±（0.2%FS+1)個字 采樣周期：0.5秒 電源電壓：85-240VAC 功 耗：<5W 輸入規格： 熱電偶：K、S、N、E、J、T、B、R、Wer526/5 熱電阻：PT100、CU50、CU100....... 線性電壓：0-5V、1-5V、0-10V、0-20mV/60m 線性電流：0-10mA、4-20mA 報警輸出: R1A:繼電器輸出(0.8A常開) R1B:繼電器輸出(0.8A常閉) 輔助功能： S1：隔離串行通訊RS485 S2：隔離串行通訊RS232 P：RS232打印接口 U1/U2/U3：5V/12V/24V饋電 |
 |
三、接線圖
D型1-16路接線圖：
外形尺寸：160×80×105mm(橫) 安裝尺寸： 152×76×105mm
F型1-4路接線圖 外形尺寸：72×72×105mm(橫) 安裝尺寸： 68×68×105mm
DCS通訊界面
